Die Steuerung der Trocknertemperatur und des Trocknungsprozesses

Am Anfang des Trocknungsprozesses bleibt die Temperatur des Trockengutes wegen des hohen Wassergehalts niedrig. Mit fortschreitender Trocknung steigt auch die Temperatur. Es kann zur Überhitzung des Trockenguts kommen. Daher ist es notwendig die Temperatur zu überwachen und zu steuern. Die Trocknung verläuft optimal, wenn die Temperatur des Trockenguts konstant ist.

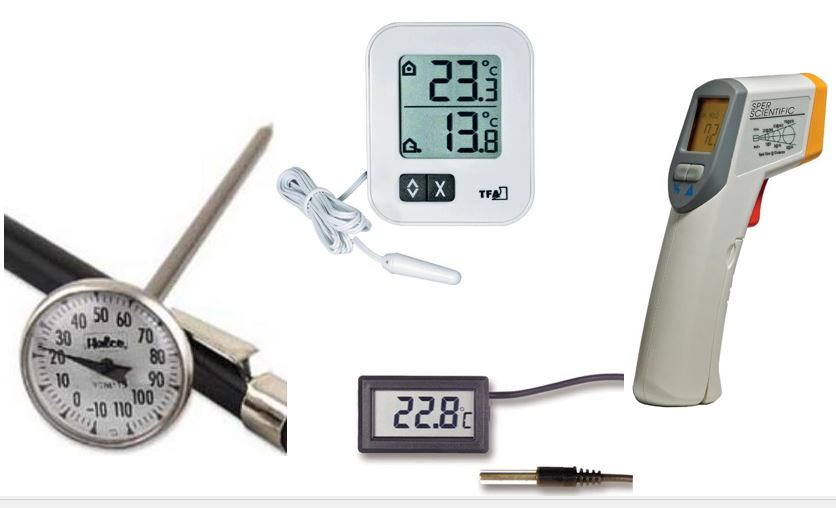

Für die Temperaturmessung stehen

• einfache Thermometer,
• elektronische Thermometer oder
• Infrarotthermometer

zur Verfügung. Mit dem Infrarotthermometer lässt sich die Temperatur des Trockenguts berührungslos und schnell bestimmen.

Ein Potentiometer ist ein elektrisches Widerstandsbauelement, dessen Widerstandswerte mechanisch (durch Drehen oder Verschieben) veränderbar sind. Es hat mindestens drei Anschlüsse und wird vorwiegend als stetig einstellbarer Spannungsteiler eingesetzt. Mit einem einfachen Potentiometer aus dem Electronicmarkt lässt sich die Drehzahl des Ventilators begrenzen. Dadurch steigt die Temperatur im Kollektor und damit auch die Trocknungstemperatur.

Bei der Temperaturdifferenzregelung schaltet sich der Ventilator immer dann ein, wenn zwischen dem Ausgang des Solarkollektors und dem Trockner eine bestimmte Temperaturdifferenz überschritten wird. Der Ventilator stoppt, wenn die Temperaturdifferenz auf ein bestimmtes Maß geschrumpft ist. Der Ventilatorstart ist also nicht an eine bestimmte Temperatur im Kollektor gebunden, sondern an einen Temperaturunterschied zwischen Kollektor und Trockner.

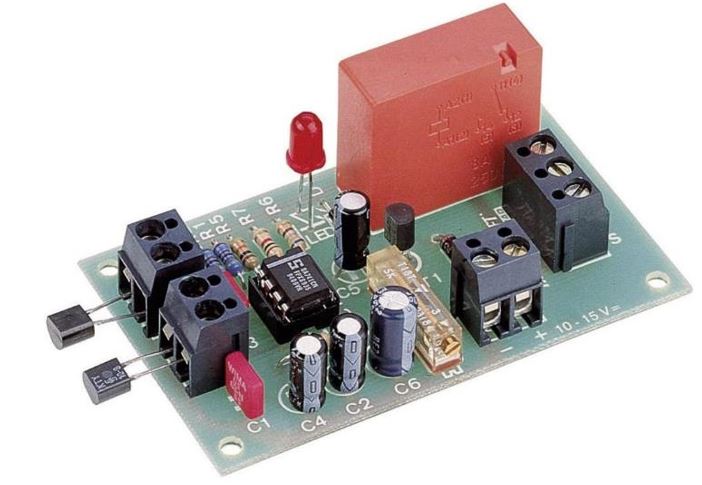

 DeltaT-Regelung (Quelle Conrad Elektronic)

Um den Trockner automatisch zu überwachen, kann ein Thermostat verwendet werden. Er schaltet nach einer vorwählbaren Temperatur ein Relais ein oder aus.
